TechDrawワークベンチの使い方（３）TechDrawの寸法ツール
TechDrawワークベンチの寸法ツールで図面に寸法を記入する方法について検討する。
FreeCADは製図用のCADではないので詳細な図面の編集には適していないが、FreeCADだけでもある程度の図面表現がでいるように、基本的な作図機能はある。
■TechDrawワークベンチの寸法関連ツール
BIMワークベンチにも簡単な寸法作成ツールはあるが、TechDrawワークベンチには図面作成に必要な寸法や注釈ツールが含まれている。
ｖ0.20以降にいろいろな機能が追加されているので、技術ドキュメントのオンラインヘルプ＞TechDrawワークベンチを確認するとよい。
：寸法カテゴリは、長さや角度の計測、機械設計に必要な特別な寸法の挿入
：複合寸法カテゴリは、一括寸法や面取り寸法の挿入、接頭語、桁数の調整
：注釈カテゴリは、テキストや引出線、ポイントや中心線、作図シンボルの挿入
：装飾カテゴリは、ハッチング、シンボル、イメージの挿入
：属性と変更カテゴリは、線属性の変更、寸法位置合わせ、円と円弧の計測
：中心線カテゴリは、円の中心線、平行線、垂直線を追加
：エクスポートは、ページをSVGまたはDXFで書出し寸法を計測するには、先に基準になるオブジェクトを選択して寸法ツールをクリックする。
寸法作成に指定できるオブジェクトは、次のようなパターンがある。
・２点 （最も確実な基準点の指定方法）
・単一の直線 （線の長さ、画面上で直線表示でも、モデルで曲線の場合は不可）
・２つの平行な直線（２線間の距離を計測）
・点と直線 （直線までの鉛直方向の距離）
・複数の点 （２以上複数の点を選択して、寸法をまとめて作成）
複数の点や線を選択するときは、Ctrlキーを押しながら操作する。
作成した寸法は文字をドラッグして移動することができる。
文字の位置合わせのツールもある。
作成した寸法をダブルクリックするとオプションが開くので、プロパティを変更できる。
（ビュータブやデータタブのプロパティでも変更できるが、オプションは必要な項目が整理されているのでわかりやすい。）
最初に、編集メニュー＞設定＞TechDrawの寸法タブで文字サイズを設定しておけば、寸法作成時に修正しなくてもよい。
（寸法のデフォルトは10ｍｍになっているので、3ｍｍ程度にしておけば極端に大きな文字になることはない。）
ほとんどのプロパティは標準設定で設定できる。
■寸法記入練習の準備
以前の記事「建築 3DBIMモデルから2D図面を作成する」では、BIMワークベンチの寸法ツールで寸法を作成したが、複雑な寸法を記入するのには適していない。
図面として活用するには、TechDrawワークベンチで寸法や注釈を編集する必要がある。
FreeCADを起動し、Partワークベンチに移動する。
プリミティブツールをクリックして、立方体、円柱、トーラスを作成する。
円柱のプロパティでHeightを20に変更する。
テンプレートでページを挿入ツールをクリックして、テンプレートA4_Landscape_ISO7200_Pepを選択し、Pageを作成する。
投影グルーブの挿入ツールをクリックする。
ProjGroupができる。
正面図をドラッグすると、グループの図形をまとめてドラッグできるので、適当な位置に移動する。
正面図で円柱の上部の直線を選択し、
中点を追加ツールをクリックする。
線の中央に、ポイント（黒丸）が作成される。

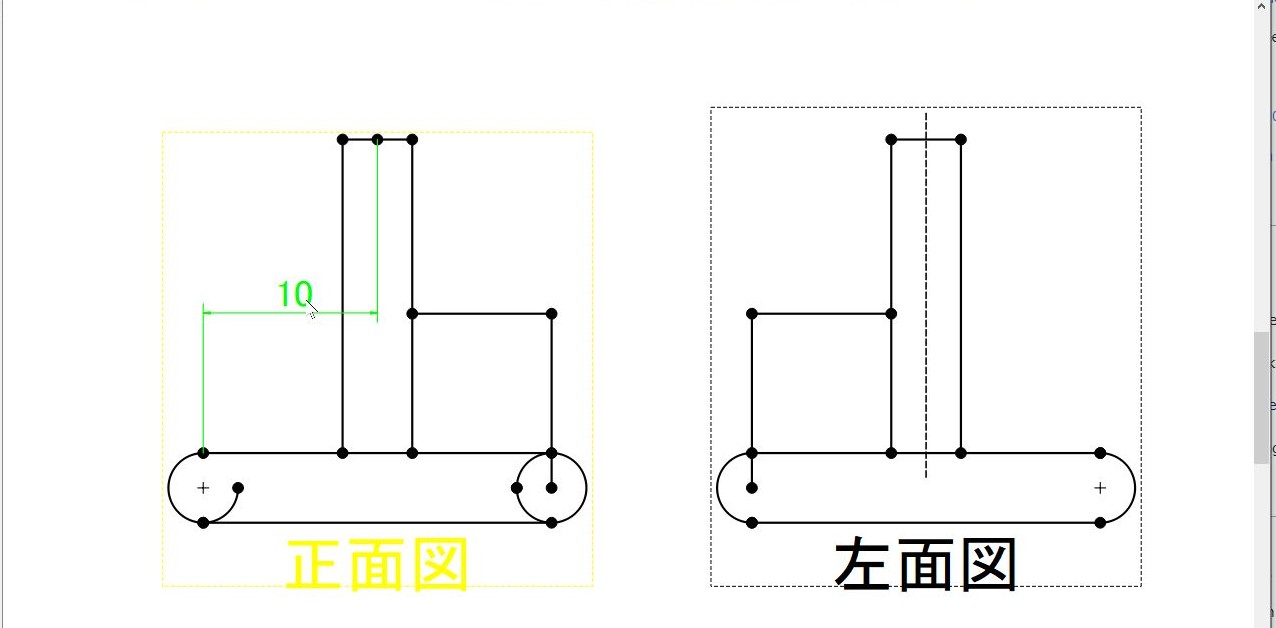

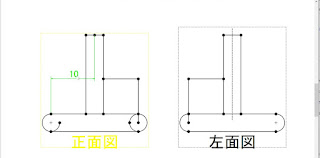

1）点と点で寸法を指定する
寸法を上部に移動する。
寸法をドラッグして左側の寸法位置にに合わせる。
3）複数の点を選択して寸法を作成する
指定箇所の寸法がまとめて作成される。
■寸法の基準点を作成する
寸法を記入する前に、正面図や側面図では、図形の中心点が表示されていないので、中心点や中心線を作成する。
（操作がわかりやすいように最初に作成するが、実際の寸法記入の操作では必要になった時に作成すればよい。）
中点を追加ツールをクリックする。
側面図の円柱側面の線を選択し、
２つの線の間に中心線を追加ツールをクリックする。
２つの線の間に中心線を追加ツールをクリックする。
円柱に中心の縦線が表示される。
■寸法ツールの使い方
正面図で、トーラスの左側の点と円柱の中心点を選択して、水平寸法ツールをクリックする。
水平寸法ツールをクリックする。
2）寸法をドラッグする
水平寸法が作成される。寸法を選択して（緑色表示になる）、寸法の文字をドラッグすれば寸法位置を移動できる。
補助線は、自動的に調整される。
中心点とトーラス右側の点も選択し、同様にして水平寸法を記入する。
トーラスの左側の点、円柱の左の点、中心点、円柱右側の点、立方体右側の点の順に選択し、水平チェーン寸法ツールをクリックする。
水平チェーン寸法ツールをクリックする。
作成した寸法をまとめて選択し（緑表示）、どれかの文字をドラッグすると、まとめて移動することができる。
左側面図で、立方体左側の線と、円柱中心線を選択して、水平寸法ツールをクリックする。
水平寸法ツールをクリックする。
5）寸法位置を合わせる
寸法ができたら選択を解除し、先に作成した10の寸法と今回の寸法をまとめて選択して、水平チェーン寸法を配置ツールをクリックする。
中心線とトーラス右側の点を選択して、水平寸法ツールをクリックする。
水平寸法ツールをクリックする。
水平チェーン寸法を配置ツールをクリックして位置を合わせる。
立方体の上の辺を選択して、水平寸法ツールをクリックする。
水平寸法ツールをクリックする。
水平寸法ツールをクリックする。
8）複数寸法を位置合わせする
右の図の8の寸法と、今回作成した２つの寸法をまとめて選択して、水平チェーン寸法を配置ツールをクリックして位置を合わせる。
複数の寸法でも、まとめて位置合わせすることができる。
水平寸法ツールをクリックする。
水平チェーン寸法を配置ツールをクリックして位置を合わせる。寸法が垂直方向や斜め方向でも、同様の操作ができる。

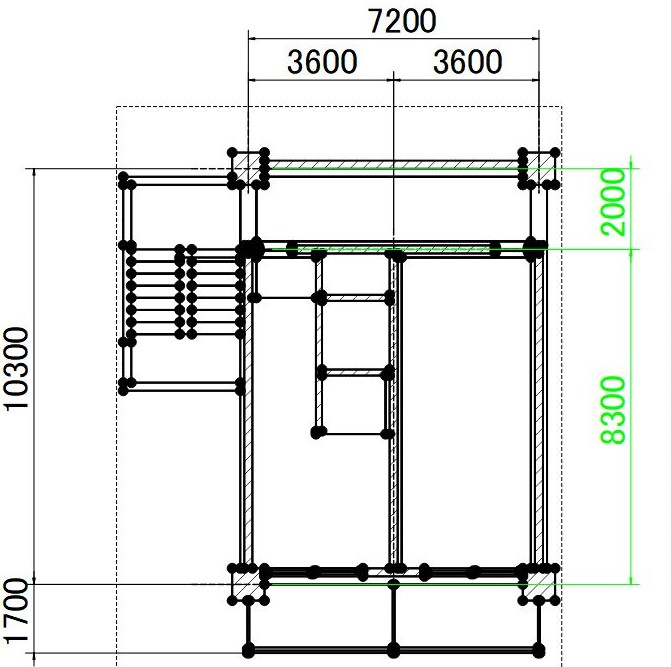

前回の記事で作成した、２階の平面図（Section-002）に寸法を記入する。
通り芯のラインがないので、柱の部分に中心線を作成する。
左上柱の上辺の左右の２点をを選択し、
２点間の中心線ツールをクリックする。
右上柱の上辺の左右の２点を選択し、
２点間の中心線ツールをクリックして、縦中心線を作成する。
各方向の柱中心線ができたので、壁芯ラインも作成する。
中央の間仕切り壁の左右の線を選択し、
２線間の中心線ツールをクリックして、壁芯ラインを作成する。
２線間の中心線ツールをクリックして、壁芯ラインを作成する。
水平寸法ツールをクリックする。寸法を上方向にドラッグして移動する。
水平寸法ツールをクリックする。
右柱の中心線と間仕切り壁の壁芯を選択し、水平寸法ツールをクリックする。
水平寸法ツールをクリックする。
作成した２つの寸法をまとめて選択し、寸法文字をドラッグして7200の下に移動する。
左側の上下の柱の中心線を選択し、
垂直寸法ツールをクリックする。寸法を左方向にドラッグして移動する。
下側の柱中心線と、ベランダ外側の線を選択し、垂直寸法ツールをクリックする。
垂直寸法ツールをクリックする。
10300の寸法と作成した寸法をまとめて選択し、
垂直チェーン寸法を配置ツールをクリックして、寸法位置を合わせる。
垂直チェーン寸法を配置ツールをクリックして、寸法位置を合わせる。
垂直寸法ツールをクリックして、寸法を作成する。さらに、廊下仕切り壁の壁芯と左下柱の中心線を選択して、垂直寸法ツールをクリックして、寸法を作成する。
垂直寸法ツールをクリックして、寸法を作成する。
作成した寸法をまとめて、右にドラッグして移動する。
階段部分を一括記入するために、柱の中心点を作成する。
左上柱の左面の線を選択して、中点を追加ツールをクリックして、中点を作成する。
中点を追加ツールをクリックして、中点を作成する。左下柱の左面についても同様にして中点を作成する。
作成した上下の柱の中点と、階段のコーナーの点をまとめて選択して、
垂直チェーン寸法を追加ツールをクリックする。
垂直チェーン寸法を追加ツールをクリックする。
作成した寸法をまとめて選択して、ドラッグして10300の右に移動する。
階段左側の線と、左上柱の中心線を選択して、
水平寸法ツールをクリックして、寸法を作成する。水平チェーン寸法を配置ツールを使って、寸法を3600の位置に合わせる。
寸法記入が完了したら、
ビューフレームのオンオフツールをクリックする。
ビューフレームのオンオフツールをクリックする。Viewオブジェクトの点線枠や名称、線の端点の黒丸表示を非表示にすることができる。
端点の黒丸表示を非表示にすると、点を使った寸法記入はできなくなるが、線を選択することはできるので、線を基準にした寸法記入は可能である。
