3Dモデリング入門06 Part WB プリミティブを作成、移動、WPスナップ

　3DCADでモデルを作成するには、2D図形を立体化する方法以外に、プリミティブという基本形状を自動作成する方法があります。

■Partワークベンチのプリミティブ

　プリミティブとは、直方体、球、円柱のような基本的な形状です。Partワークベンチにはツールバーに次のアイコンがあります。

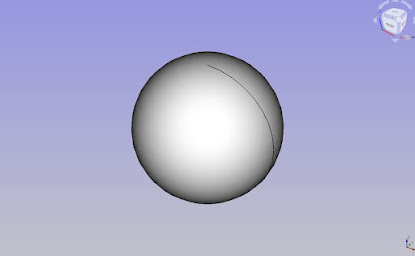

 ボックス（立方体）　　 円柱　　　　　　　 球　　　　

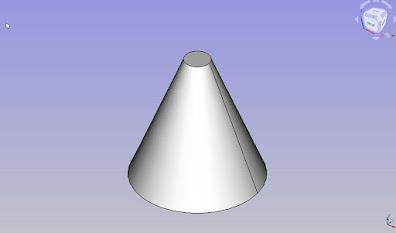

 円錐　　　　　　　　　 トーラス　　　　　 チューブ

アイコンをクリックすると、座標原点に基本形状を自動的に作成します。

サイズは、10ｍｍ程度です。サイズを設定して作成したい場合は、プリミティブの作成を使います。

プリミティブを作成をクリックすると、オプションの数値を設定して、上の基本形状と、その他に次のプリミティブを作成することができます。

 楕円体　　　　　　　　 プリズム　　　　　 くさび　　

 らせん　　　　　　　　 スパイラル　　　　 平面

 円　　　　　　　　　　 Ellipse

 ポイント　　　　　　　 Line　　　　　　　 正多角形

　

　

　

　

■Partワークベンチで、プリミティブの立方体を作成する

　まず、ボックス（立方体）プリミティブで形状とプロパティ、オブジェクトの移動方法を確認します。

1）ワークベンチをDraftにします。（移動複写、作業平面のショートカットを使えるようにする。）

2）ワークベンチをPartに移動します。

2）グリッド表示は必要ないので、キーボードでGRと打って、グリッドを非表示にします。

3） ボックス（立方体）をクリックします。

初期値は10ｘ10ｘ10です。

グリッドが非表示なら、立方体が作業ウインドウ全体に表示されます。

4）モデルタブで、立方体を選択するとデータタブにプロパティが表示されるので、Length、Width、Heightの数値を変更することができます。

■Placementでオブジェクトを移動する

オブジェクトはプロパティで移動することができます。

プロパティのPlacementの数値部分をクリックすると、数値の表示が変わり、右端に「...」マークが出ます。

「...」マークをクリックすると、タスクタブが配置のオプションに変ります。

配置オプションの平均移動量XYZは、移動先の絶対座標を入力すれば、そのポイントに移動します。

実際には、下の□増分変更を適用をONにして、もとの位置からのXYZ方向の相対移動量を入力して移動する方が簡単です。

■Draftの移動ツールを使う

オブジェクトを移動する別の方法は、Draftワークベンチの移動ツールを使います。

オブジェクトを選択し、ショートカットMVと打てば、移動のオプションに変ります。

作業ウインドウにはグリッドが表示されるので、マウスで基準点と移動先のポイントをクリックして移動することができます。

タスクタブのオプションで、☑相対がONになっているので、ローカル座標XYZの部分に相対移動量を入力すれば、座標で移動することもできます。

■3D空間でのWP（ワーキングプレイン）スナップの問題

　Draftワークベンチを呼出した後で、Partワークベンチに移動すると、ツールバー右クリックでDraftSnapアイコンを表示できるようになり、オブジェクト要素へのスナップが可能になります。

（BIMワークベンチでは、Draftワークベンチが組み込まれているので、最初から3D空間でのスナップは有効にできます。）

端点や中点スナップは、2Dと同様に考えることができますが、WPスナップがONになっているときだけは特殊な動きをします。

 WPスナップがONのときには、図のように3D空間でスナップしたポイントを現在の作業平面に投影します。

　基本的には、他のスナップと併用して、図形の特定の点を作業平面に投影するという使い方をします。

　3Dビューで作業する時などに、作業平面を離れて、3D空間の図形の任意のポイントにスナップするときには、WPスナップをOFFにします。

逆に、作業平面は上面、上面ビューで作業するときは、ONにしておくと、高さ方向でどの位置にスナップしていても、作業ウインドウでスナップしたポイントがすべて作業平面に投影されるので、2D図面のように操作できるというメリットがあります。
