13.2 軸線が傾いた建物 カーテンウォールを切取り、勾配屋根を作成する

 ガラスの壁と屋根は、線織面ツールで面を作っただけなので、カーテンウォールを割り付ける。
 カーテンウォールツールは、変形した面でも均等に割り付けてしまうので、マリオンを垂直に作成するには、長方形で作成し、不要部分を削除するのが最も簡単である。

(ただし、今のバージョンでは、カーテンウォールの一部を切取ると、ガラスが部分的に不透明になることがある。修正する方法があるのかは、まだわからない。)

(カーテンウォールをいくつかに分割して作成するか、Sketcherで作図し建具ツールで窓に変換する方法が考えられるが、どちらも効率的ではない。
 その他の方法としては、カーテンウォールをダウングレードでソリッドに分解し、ガラス部分の表示プロパティまたはマテリアルを変更する方法もあるが、パラメトリックな変形はできなくなる。)


■カーテンウォールを割り付ける。
中央部のカラス壁と屋根の部分を表示する。


最初に妻側のガラス面の水平投影ラインを作図し、パーツ押し出し.svgExtrudeツールで順方向8000で押出して、妻壁の輪郭に合わせた面を作る。
妻壁の面を選択して、WPセレクターをクリックして、作業平面を移動する。
屋根と壁の範囲外の切抜きソリッドを作成するために、連続線ツールで切抜き範囲を作図する。
妻面の作図が終わったら、作業平面を上面に移動する。
妻壁の面と、切抜き範囲の面をまとめて選択して、複写ツールで逆側にコピーする。
妻壁の面をひとつずつ選択し、アーチ カーテンウォール.svgカーテンウォールツールをクリックして、カーテンウォールツールに変換する。
2つのカーテンウォールをまとめて選択して、プロパティで水平区分8、垂直区分7としてカーテンウォールを割り付ける。
切抜き範囲をまとめて選択して、パーツ押し出し.svgExtrudeツールで順方向500、逆方向500で押出して切取用ソリッドを作成する。





切取用ソリッドとカーテンウォールを選択して、アーチの削除.svg建築オブジェクトの減算ツールをクリックして、不要部分を削除する。
逆側のカーテンウォールも同様に処理する。



側面のガラス壁を選択し、アーチ カーテンウォール.svgカーテンウォールツールをクリックして、カーテンウォールに変換する。
プロパティで水平区分4、垂直区分30とする。
ガラス屋根を選択し、アーチ カーテンウォール.svgカーテンウォールツールをクリックして、カーテンウォールに変換する。

プロパティで水平区分7、垂直区分30とする。
反対の側面も、アーチ カーテンウォール.svgカーテンウォールに変換する。





プロパティで水平区分8、垂直区分30とする
平面右下部分のガラス壁もカーテンウォールに変換する。

ガラス壁の水平投影ラインを作図し、パーツ押し出し.svgExtrudeツール順方向6600の面を作成する。
左右で面の方向が違うので、左右それぞれに壁の面を作成する。


壁の面を選択し、作業平面を移動する。
切抜き範囲を連側線ツールで作図する。
作業平面を上面に移動する。
切取範囲を逆側に移動する。




壁の面をアーチ カーテンウォール.svgカーテンウォールに変換する。
プロパティで水平区分7、垂直区分5とする。
切取範囲をまとめて選択して、パーツ押し出し.svgExtrudeツールで順方向500、逆方向500押出して、切取用ソリッドを作成する。






切取用ソリッドとカーテンウォールを選択して、アーチの削除.svg建築オブジェクトの減算ツールをクリックして、不要部分を削除する。
前方の傾斜したガラス面を選択し、アーチ カーテンウォール.svgカーテンウォールに変換する。
プロパティで水平区分6、垂直区分7とする。












■屋根を作成する。
作業平面を上面に移動する。
最初に作成した下書きSketchを表示にする。

壁高さ3300部分を連続線で作図してWireを作成する。
Placementで□増分変更をON、Z=3300に変更する。

壁高さ5300部分を連続線で作図してWireを作成する。
Placementで□増分変更をON、Z=5300に変更する。

右下の勾配屋根部分は、外壁のときに作成した水上と水下のラインを選択して、パーツ RuledSurface.svg線織面ツールで面を作成する。





3300と5300のWireをひとつずつ選択して、BIMスラブ.svg床ツールをクリックしてSlabに変更する。
プロパティで厚さ300に変更する。
床ツールは、面に垂直に押出すので、勾配屋根部分をZ軸方向に押出すためには、Extrudeツールを使う。

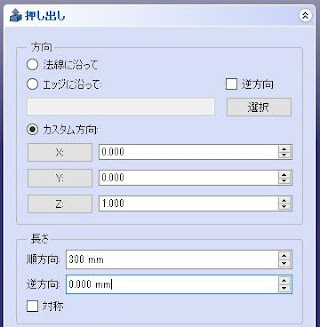

パーツ押し出し.svgExtrudeツールをクリックし、オプションで、カスタム方向をONにして、Z=1を確認して、順方向300で押出しする。












Extrudeツールで、カスタム方向 Z=1で押出すと、面に垂直ではなく上方向に押出しすることができる。

できたソリッド(Extrude)を選択し、BIMスラブ.svg床ツールをクリックして、Slabに変更する。
以上で水平のSlabと勾配のSlabができる。






平面中央の台形と円形の壁部分については、壁の天端を選択して、作業平面を移動し、台形、円形の範囲を作図する。
BIMスラブ.svg床ツールで、Slabに変換し、PlacementでZ=-300移動する。
