BIMモデリング例3/3 屋根、階段、手すりを作成し、コピーして全体をまとめる

　最後に屋根と階段、バルコニーの手摺を作成する。

　勾配屋根と階段は専用のツールがあるので、ある程度は自動的に作成できる。

　手摺は、FreeCADには標準の部品がないので、自分でモデリングしなければいけない。

　

■勾配屋根を作成する。

屋根を作成するために、作業平面をレベル3（RF）に移動し、上面ビューにする。

長方形ツールで柱頂点にスナップして、外周の長方形を作図する。

作成した長方形を選択して、屋根ツールをクリックすると屋根オブジェクトができる。

屋根は既定値では幅250の外周部だけができる。

屋根をダブルクリックして、オプションを表示する。

屋根の各辺の条件を入力する。

勾配部分は16.7度とする。切妻面は90度とする。

勾配部分は、奥行を屋根の半分より大きめの数値（6000）を入れる。

屋根の厚みは200、張り出しの必要な部分には数値（2000と900）を入力する。

「閉じる」をクリックして戻ると屋根ができる。

妻側に壁がないので屋根と梁の間に隙間ができている。

作業平面を側面、側面ビューに移動する。

連続線ツールで屋根下の隙間の輪郭を作図する。

作成した輪郭線をExtrudeツールで、順方向100、逆方向100押出して、ソリッドを作成する。

できたExtrudeオブジェクトを選択して、壁ツールをクリックすると壁オブジェクトに変換される。

できた壁オブジェクトを反対側の柱位置にコピーする。

（WPスナップを一時的にOFFにして、柱角をスナップで基準点と移動先を指定する。）

屋根を表示すると隙間部分に壁ができる。

グループを作成し、ラベルをroofに変更し、屋根と妻壁を下層に移動する。

■階段と手摺を作成する。

屋外の階段を作成するために、作業平面をレベル0（GL）、上面ビューに移動する。

1fC柱、2fG梁、1fW壁、bfC柱、1fG基礎梁を表示する。

階段は踏面300、蹴上GL-1F:600　4×150、1F-2F:3000　8×187.5　×2、階段幅1200とする。

階段の踊り場と段部を長方形（塗り潰しなし）で作図する。

2700×1600、1200×2100、1200×900、2700×1200とする。

長方形の縦辺を使って、段部のベースラインを作図する。

（GL-1F：900、1F-M2:2100、M2-2F:2100）

作成したLineを下から順に選択し、階段ツールをクリックして階段に変換する。

Railオブジェクトは使わないので、削除する。下層のベースラインも削除する。

Railオブジェクトは使わないので、削除する。下層のベースラインも削除する。

GL-1Fの階段の設定を変更する。

プロパティで、AlignをLeftにする。

Heightを600、Widthを1200、numberを4に変更する。

（RiserHeightが自動的に150になる。）

1F-M2の階段の設定を変更する。

プロパティで、AlignをLeftにする。

Heightを1500、Widthを1200、numberを8に変更する。

（RiserHeightが自動的に187.5になる。）

ｍ2-2Ｆの階段の設定を変更する。

プロパティで、AlignをLeftにする。

Heightを1500、Widthを1200、numberを8に変更する。

（RiserHeightが自動的に187.5になる。）

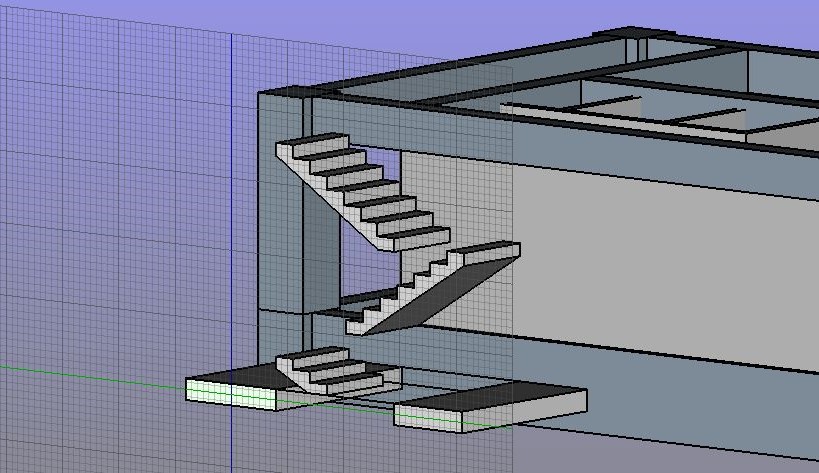

設定ができると、各部分の高さが調整されてGLから2Fまでの折返し階段になる。

踊り場部分のスラブを作成するために、最初に作図した長方形を選択して、Extrudeツールで逆方向に300押出しする。

踊り場スラブの側面を選択して、作業平面を移動する。

移動ツールと複写ツールで、踊り場スラブをそれぞれの場所に移動する。

左面ビュー（側面ビューの裏面）に移動する。

階段スラブの下端ラインをスナップして、階段手摺のベースラインをひとつずつ作図する。

作図したLineをまとめて選択して、壁ツールをクリックする。

壁ツールは既定値で、絶対座標のZ方向に押出すので、勾配部分もそのまま同じ高さで壁ができる。

作成した壁オブジェクトをまとめて選択し、AlignをRight、Heightを1200、Widthを200に変更する。

踊り場側面も同様に、スラブ側面を選択して作業平面を移動して、ベースラインを作図する。壁ツールで壁に変換しプロパティを設定する。

踊り場の反対側も同様にして手摺壁を作成する。

段部中央は、作業平面をレベル0（GL）に移動する。

段に沿ってベースラインの縦線を作図し、壁に変換する。

壁のプロパティでAlignを調整し、Heightを4500、Widthを300に変更する。

グループを2つ作成し、ラベルを階段と階段手摺にする。それぞれの部材を下層に移動する。

■バルコニーと手摺を作成する。

作業平面をレベル1、上面ビューに移動する。

連続線ツールで、反時計回りにバルコニー範囲を作図する。

作図した多角形を選択して、Extrudeツールで逆方向200で押出しする。

通り芯と中間の住戸境界壁の位置にラインツールで縦線を作図する。

Lineをまとめて選択し、Extrudeツールで順方向2800押出しする。

できたExtrudeオブジェクトをまとめて選択し、もう一度Extrudeツールで順方向25、逆方向25で押出しソリッドにする。

バルコニースラブの正面を選択し、作業平面を移動する。

正面ビューにして、手摺を作図する。

笠木と支柱、控えを作図し、パネル部分は長方形で作図する。

笠木と支柱、控えのLineをまとめて選択し、パイプツールをクリックして、Pipeオブジェクトに変換する。

支柱と控えの直径は既定値50のままにして、笠木パイプの直径を80に変更する。

パネル部分の長方形はExtrudeツールで順方向10、逆方向10で押出しソリッドにする。ビュータブのTransparencyを60に変更して半透明にする。

手摺はバルコニー先端にできているので、作業平面をレベル1に移動して、手摺とパネルを選択し、内側に100移動する。

廊下側の手摺位置にベースラインを作図する。

壁ツールで壁に変換し、Alignを調整し、Heightを1200、Widthを200に変更する。

■各部の部材を上階にコピーする。

それぞれの部材ができたらグループを作成し、1Fバルコニー、1Fバルコニー手摺、1F住戸境、1F廊下壁のようにまとめる。

グループごとに、コピー＆ペーストで複写し、グループラベルを2Fに変更する。

それぞれのグループの下層のオブジェクトをPlacementで□増分変更をONにして、Z=3000でレベル2に移動する。

最後に、作業平面をレベル0に移動する。

長方形ツールで全体を囲むように地盤面を作図する。
