3Dモデリング練習06 会議用チェアー スタック式2
しかし、Draftワークベンチの連続線ツールで作成すれば、ねじれたWire（連続線）でも一度に作図できるので、パイプツールでまとめて変換するのには適している。
■会議用チェアー スタック式2
Draftワークベンチの連続線で、３D空間に正しく作図するためには、ガイドとなる図形を作成する必要がある。作業平面の説明でも繰り返しているように、作業ウインドウで見かけだけで作図しても、思っている位置に作図することは不可能である。
※SketchUPのようにカーソルの位置を示すナビゲーションのガイドラインが常に表示されるソフトであれば3D空間で作図することも可能である。
1）まず、椅子の外形をプリミティブ立方体で作成する。
下は480×600×450とする。
コピー＆ペーストで内側の直方体を作成し、X=450とする。PlacementでX=15移動する。
上は480×130×高さ400とする。PlacementでY=470、Z=450移動する。
コピー＆ペーストで内側の直方体を作成し、X=450とする。PlacementでX=15移動する。

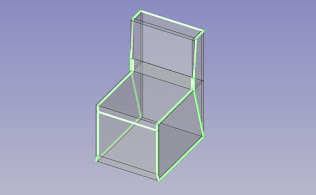

直方体をまとめて選択し、ビュータブの透明度Transparencyを80にして、面を分割する線が見えるようにしておく。
椅子の面が傾いている箇所、つなぎ材などの位置のガイドとなる線を追記する。
前面の上下の辺に線を引き、PlacementでZ方向に50移動する。
背もたれも、上下の辺に線を引き、下はZ方向に100、上はY方向に50移動する。
2）ガイドの図形を使って、パイプの中心線をDraftワークベンチの連続線で作図する。
このとき、スナップは端点、交点、垂直、延長はON、中点、中心、グリッド、WPはOFFとする。
特にWPスナップがONになっていると、ポイントが作業平面に拘束されるので、必ずOFFにする。
パイプツールと連続線には、次の制限があるので、作図するときに注意する。
・パイプのベースオブジェクトには曲線は使えない。ただし、連続線のFilletRadiusプロパティで作成したコーナーの円弧処理とSketcherの円弧処理は変換できる。
・パイプのベースオブジェクトは閉じた図形は変換できない。起点から終点まで連続している必要がある。
・連続線のコーナーを円弧処理するときは、元の線は必ず一部を残す必要がある。例えば、10mmの直線を、左右から5ｍｍずつで円弧に変換すると、残り0となるのでエラーになる。
連続線ツールでパイプの中心線（黄色）を作図する。座面の後方から作図を始め、前面の下で外側に移動している。
前面のつなぎ材（緑色）は、単独の線で作図する。
作図できたら、まとめて選択しパイプツールをクリックして変換する。Diameterプロパティを15に変更する。
座面を作成するために、円弧と座面の直線を外部リンクツールでクリックして参照する。
参照点をガイドに、円弧ツールと直線ツールで座面クッションの線を作図する。
閉じるで戻り、再度sketch作成アイコンをクリックする。
背面クッションについても、外部リンクツールでクリックして参照線を作り、参照点をガイドにして直線と円弧を作図する。
背面のSketchを選択し、押出しツールをクリックして、順方向480とする。
背面のExtrudeについても同様にしてソリッドに変換する。
3Dオフセットで逆方向に面ができるときがある。オフセット値をマイナスにして逆方向にする。
座面を選択し、フィレットツールをクリックする。
エッジを選択にして、上面の辺をすべて選択して各辺にチェックを入れる。
最下段の半径を10に変更して、OKをクリックすると丸面取りができる。
最後に、非表示にしていたPipeオブジェクトを表示にする。
