3Dモデリング練習03 キャスター 双輪タイプを作成する

　椅子や小型のキャビネットで使用する双輪タイプのキャスターを作成する。

　これも見たところがキャスターに見える程度の作り込みで、詳細は省略している。

■双輪タイプ　タイヤ50ｍｍ

Partワークベンチに移動して作業を開始する。

1）sketch作成アイコンをクリックして、XY平面、逆方向をONにして、Sketcherに移動する。

原点を中心にして円を作図する。半径拘束で20とする。

2）閉じるで戻って、押出しツールをクリックして順方向45として軸脚部を作成する。

底面の輪郭線を選択し、フィレットツールをクリックして、半径15として丸面取りする。

3）sketch作成アイコンをクリックして、XZ平面にしてSketcherに移動する。

円を作図し、半径拘束で２７とする。

円中心を原点から水平距離拘束で20、垂直距離拘束で35とする。

4）閉じるで戻って、押出しツールをクリックし、順方向30，逆方向30として、切抜き用ソリッドを作成する。

軸脚部と切抜き用ソリッドを選択し、Cutツールをクリックする。

軸脚部からタイヤ取り付け部分が削除される。

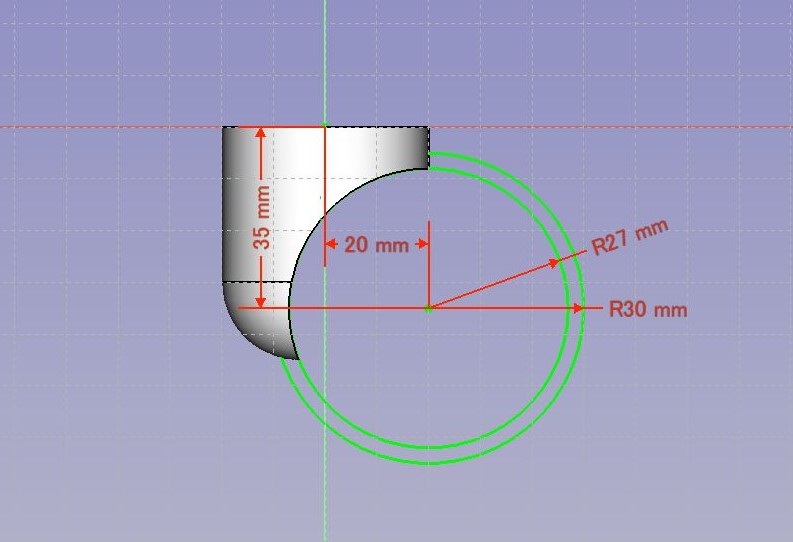

5）sketch作成アイコンをクリックして、XZ平面にしてSketcherに移動する。

タイヤカバーの円を2重に作図する。

円の中心は、原点から水平距離拘束で20、垂直距離拘束で35とする。

円は外側は半径拘束で30、内側は半径拘束で27とする。

閉じるで戻って、押出しツールをクリックして、順方向20、逆方向20としてカバーを作成する。

6）sketch作成アイコンをクリックして、XZ平面にしてSketcherに移動する。

カバーの不要部分を削除するために、連続線でL型を作図する。

縦線はZ軸の線上点拘束、横線は原点から垂直距離拘束で40とする。

7）閉じるで戻って、押出しツールをクリックして、順方向30、逆方向30として、切抜き用ソリッドを作成する。

カバーの円柱と切抜き用ソリッドを選択し、Cutツールをクリックする。

カバーの不要部分が削除される。

8）内部の車輪受け部分を作成する。

sketch作成アイコンをクリックして、XZ平面にしてSketcherに移動する。

カバーの外周円を外部リンクツールでクリックして参照する。

中心合わせで円を作図し、半径拘束で27とする。

9）閉じるで戻って、押出しツールをクリックして、順方向12.5、逆方向12.5とする。

10）sketch作成アイコンをクリックして、XZ平面にしてSketcherに移動する。

車輪受け切抜き用ソリッドのために、長方形を作図する。上辺の位置を原点から垂直距離拘束で40とする。

11）閉じるで戻って、押出しツールをクリックして、順方向30、逆方向30として、切抜き用ソリッドを作成する。

車輪受けと切抜き用ソリッドを選択し、Cutツールをクリックする。

車輪受けから不要部分が削除される。

12）車輪受けの側面を選択し、sketch作成アイコンをクリックして、Sketcherに移動する。

タイヤの円を作図する。

中心は、原点から水平距離拘束で20、垂直距離拘束で35とする。

円を半径拘束で25とする。

13）閉じるで戻って、押出しツールをクリックして、順方向12.5として、タイヤを作成する。

外側の円周を選択して、フィレットツールをクリックする。

半径を5として、丸面取りする。

車輪受けの反対面も同様にして、タイヤを作成する。

■双輪タイプ　タイヤ30ｍｍ

タイヤ径が小さい場合は、軸部分がもう少し簡略された形状になる。

1）sketch作成アイコンをクリックして、XY平面、逆方向をONにしてSketcherに移動する。

原点を中心にして、円を作図し、半径拘束で7.5とする。

2）閉じるで戻って、押出しツールをクリックして、順方向28とする。

3）sketch作成アイコンをクリックして、XZ平面にしてSketcherに移動する。

車輪カバーのために、円を2重で作図する。

中心は原点から、水平距離拘束で7.5、垂直距離拘束で23とする。

円は、外側は半径拘束で18、内側は半径拘束で16とする。

4）閉じるで戻って、押出しツールをクリックして、順方向12.5、逆方向12.5として、カバーを作成する。

5）sketch作成アイコンをクリックして、XZ平面にしてSketcherに移動する。

カバーの外周円を外部リンクツールでクリックして参照する。

中心合わせで円を作図する。

半径拘束で16とする。

6）閉じるで戻って、押出しツールをクリックして、順方向7.5、逆方向7.5として、車輪受けを作成する。

7）sketch作成アイコンをクリックして、XZ平面にしてSketcherに移動する。

切抜き用の長方形を作図する。

長方形上辺は、原点から垂直距離拘束で23とする。

8）閉じるで戻って、押出しツールをクリックして、順方向20、逆方向20として、切抜き用ソリッドを作成する。

カバーと車輪受けを選択しユニオンツールをクリックしてまとめる。（Fusionができる。）

Fusionと切抜き用ソリッドを選択し、Cutツールをクリックする。

不要部分が削除される。

9）車輪受けの側面を選択し、sketch作成アイコンをクリックして、Sketcherに移動する。

カバーの外周円を外部リンクツールでクリックして参照する。

中心合わせで円を作図し、半径拘束で15とする。

9）閉じるで戻って、押出しツールをクリックして、順方向7.5としてタイヤを作成する。

外側の円周を選択して、フィレットツールをクリックする。

半径を3として、丸面取りする。

車輪受けの反対面も同様にして、タイヤを作成する。
