概算数量 3.スケジュールツールの集計表を定義（RC造-3）
FreeCADで概算数量を集計するために
■スケジュールツールで集計表を定義する。
前回まででモデル建物ができたので、重複部分を削除して数量を集計すれば、躯体の概算数量ができる。 その前に正確な数値ではないが、この状態で数量の集計を作成して、正しく動作するか確認する。削除前であれば部材の形状が単純なので、簡単にチェックすることができる。
削除後の数量と比較することもできるので、大きな間違いがないか確認することにも使える。
今回のモデルでは、柱オブジェクトと梁グループが同じ階層に入っていたりして、少し見通しの悪いところがある。もう少しきれいに階層分けすれば、集計が容易になるが、今回はこのままで進める。
スケジュールツールで集計条件を設定するためには、各オブジェクトの内部名が必要となる。ただし、「スケジュール定義」の下欄のAddSelectionをクリックすれば、オブジェクトの内部名を自動的に記入できるので、内部名を調べる必要はない。
集計する要素は次の通りとする。
基礎：BsF1基礎
柱： 各階Column
大梁：各階G1
小梁：各階B1、B2
床： 各階Slab
壁： 各階外壁、内壁001
梁は、大梁と小梁を分けているが、梁グループを作成して、その中に大梁、小梁のグループを入れれば一度にまとめて集計できる。
壁は、外壁と内壁にグループ分けしてあるので、別々に集計する。内壁002はボード壁を想定しているので、今回の集計には含めない。
リストが長くなるので、1F床まで、1F見上げ、2F見上げで分割する。
スケジュールツールをクリックして定義の内訳を出して、条件を入力する。行を追加をクリックして、入力行をつくる。
「説明」は集計する部材名を入れる。
「プロパティ」は、すべて体積を集計するので、object.Shape.Volumeでよい。
「単位」はｍ3と入力する。
単位が間違っていても（スペースや全角など）エラーになる。
「オブジェクト」は集計対象のグループまたはオブジェクトの内部名を入れるが、わからないので、該当欄をクリックして、次にモデルタブで該当するグループをクリック、最後にAddSelectionをクリックすると、オブジェクト欄に内部名が自動的に記入される。
①一番上の基礎の場合、基礎の横のオブジェクト欄（空欄）をクリックする。
②モデルタブで、BsF1基礎をクリックする。
③AddSelectionをクリックする。
④オブジェクト欄にStructure010が自動的に入る。
基礎はグループでなく、構造体オブジェクトなので内部名も構造体の名前が入っている。
□スプレッドシートに関連付けをONにすると、スケジュールオブジェクトの下層にResultができる。
□詳細な結果がOFFの場合は、個別リストは表示しないで、集計結果だけを表示する。
1F見上げ、2F見上げについても同様にして作成する。
それぞれのResultをダブルクリックして、内容を確認する。
基礎は、2.0ｘ2.0ｘ0.8ｘ12＝38.4
基礎柱は0.6ｘ0.6ｘ1.2ｘ12＝5.184
1FG1は0.4ｘ1.2ｘ（16ｘ3+12ｘ4）＝46.08
1FSlab16.6ｘ12.6ｘ0.2＝41.832である。
1F柱と2階柱は、0.6ｘ0.6ｘ3.6ｘ12＝15.552
2ＲG1とRFG1は、0.35ｘ0.7ｘ（16ｘ3+12ｘ4）＝23.52
壁は窓や内壁に違いがあるので、ここでは判断できない。
構造体の体積は、この集計でよさそうである。

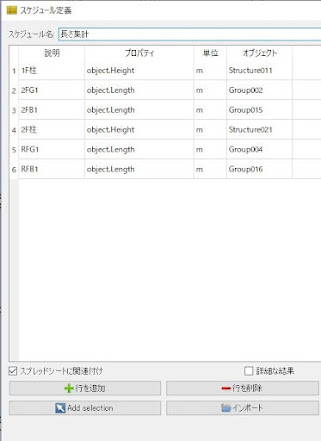

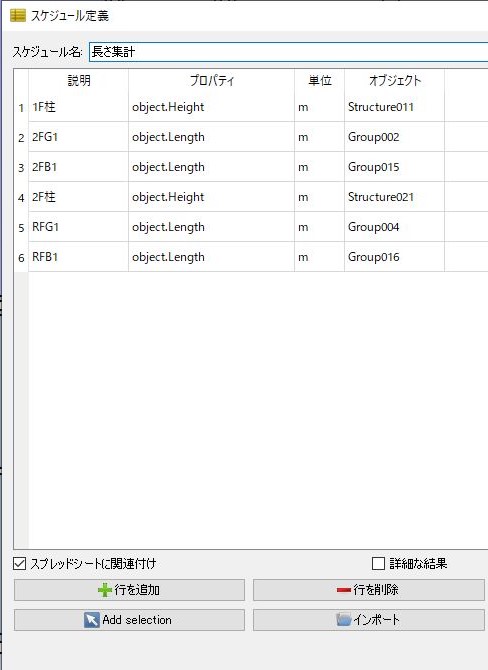

今回のモデルは柱梁の高さと長さを階高と、通り芯に合わせているので、そのまま長さを集計すれば、概算の部材長さを計算できる。
柱は、object.Heightで、高さを抽出する。
梁は、object.Lengthで、長さを抽出する。
単位はｍ。
オブジェクト欄をモデルタブを使ってリンクすることは同じ。
柱は、3.6ｍと1本だけの長さになっている。軸システムを使って複製した場合は、長さの集計には反映されないようなので、後で本数分を掛けて延長を計算する必要がある。
大梁は、2F、RFとも16ｘ3+12ｘ4＝96
小梁は、起点終点位置が通り芯にあっていない箇所があるので、通り芯距離の合計より少し大きくなっている。
長さについても、正しく集計されている。
