02.8円形住宅 内壁の建具、外壁ルーバー、屋根（2022/10/3改訂）

（2022/10/3　改訂）

最後に内部の建具と外壁ルーバーを作成してモデルをまとめる。

作業平面を1Fに移動する。

軸線と1Fフレーム、1F外壁、1F内壁を表示にする。

屋内建具は柱間に配置するので、外側柱内側のライン（半径4800-240＝4560）の円を作図する。塗りつぶしはOFFにする。

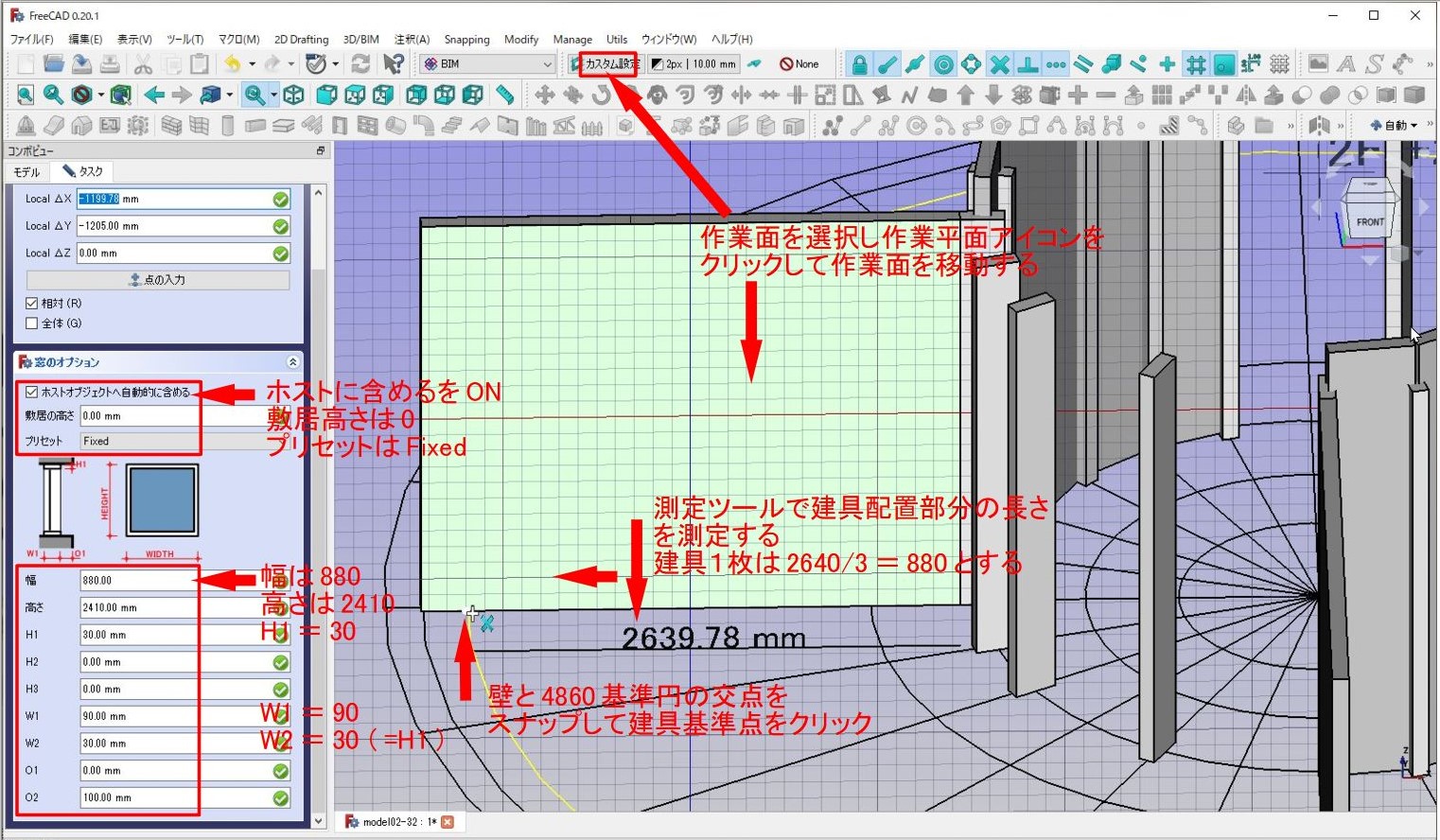

１階内壁で建具を配置する壁を選択し、作業平面を移動する。

外側柱と内側柱の内法長さを測定ツールで計測する。

2639.78≒2640/3＝880を建具の幅とする。

窓ツールをクリックする。

オプションで、ホストへ自動的に含めるをON、敷居高さを0とする。

プリセットはFixedとする。

建具の幅は880、高さは2410、H1＝30、W1=90（内壁厚さ）、W2＝30とする。

壁と4560基準円の交点をスナップして、建具配置基準点をクリックする。

作成したウインドウを選択し、コピーツールで右に２回コピーする。

ウインドウの両端をスナップして、基準点とコピー先としてクリックする。

柱の間に３枚のFixedが配置できる。

ウインドウは壁の下層に入っている。

対面の壁についても、同様にして、作業平面を移動、ウインドウの配置、複写の繰返しにより、３枚のウインドウを配置する。

内側柱の間の建具も配置する。

配置する壁に作業平面を移動する。

柱間の距離を測定ツールで計測する。

Fixed部分は幅391でウインドウを背馳する。

ドア部分は、幅863、高さ2410、H1＝30、H2＝H3＝100。

W1＝100、W2＝40とする。

柱と壁の交点をスナップして、建具配置基準点をクリックする。

奥の内壁にドアを付ける部分がある。

壁を選択し作業平面を移動する。壁の幅を測定ツールで計測する。

ドアツールをクリックして、オプションで幅を780、高さを2100とする。

壁の端部を建具配置基準点としてクリックすると、壁面に投影されて配置する。

２階内壁には、建具は配置しない。

■RFの壁を作成する

RF外壁を作成していなかったので、1F壁のベースオブジェクトのCircle005（半径5000）を選択して、壁ツールでクリックして壁を作成する。

作成した壁を選択して、プロパティで配置をRight、高さを800、厚さを200とする。

Placementで増分変更をONにして、Z=2650*2としてRFレベルに移動する。

■外壁ルーバーを作成する。

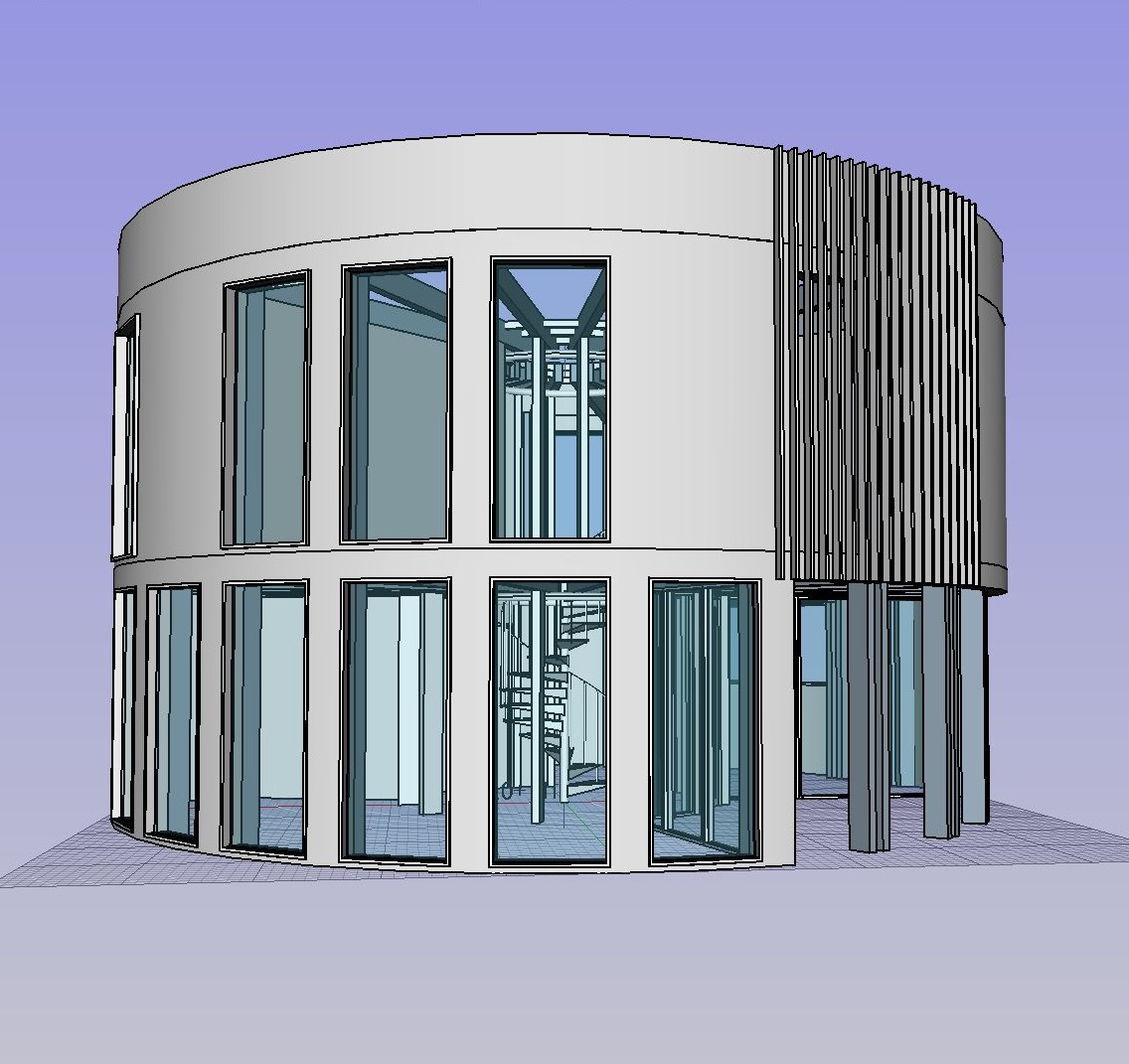

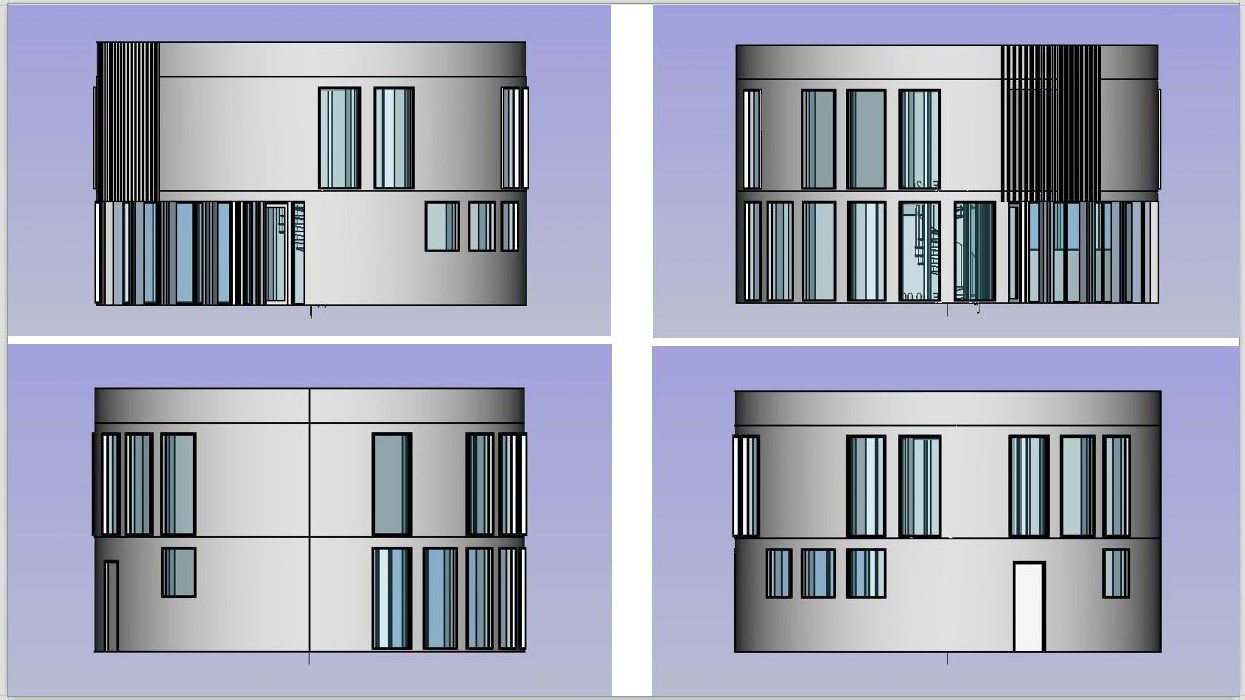

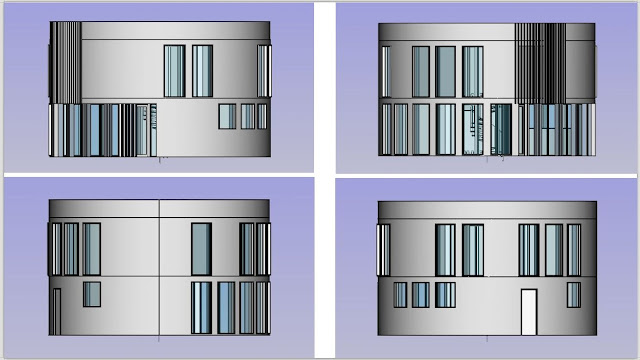

２階外壁開口部に縦ルーバーがあるので作成する。

外壁を表示にして、上面ビューで、縦軸線の端部に30ｘ90の長方形を作図する。

長方形は軸線に対して右に偏芯しているので、移動ツールでX=-15移動して中心に合わせる。

さらに回転ツールで、原点を中心にしてスナップで隣の放射軸に移動する。

移動した長方形を選択して、ArrayツールをクリックしてArrayオブジェクトにする。

Arrayオブジェクトのプロパティで、タイプをPolar、角度を30度、回数19として回転複写する。

Arrayオブジェクトは1Fに作成されている。

Extrudeツールで順方向2650*2+800、逆方向-2410で押出して、ルーバーを作成する。

別の練習で作成したラセン階段のファイルを開き、コピー＆ペーストで読み込むと、原点にラセン階段が表示される。

グループStairを作成して、読込したオブジェクトをまとめてドロップする。

■屋根を作成する。

最後に屋根を作成する。

勾配屋根と排水溝があるので、断面方向から断面図を作図する。

外壁だけを表示にして、ワイヤーフレーム表示にすると作図する線が見やすくなる。

作業平面を側面、側面ビューに移動して、連続線で屋根の断面を作図する。

　作成した断面をExtrudeツールで、順方向5000、逆方向5000で押出して屋根を作る。

円形部分を切取るために、軸グループ内の半径4800の基準円を選択して、Extrudeツールで順方向7000で押出しして切取用ソリッドを作成する。

屋根のソリッドと切取用ソリッドをまとめて選択し、ブーリアン演算の共有（コモン）ツールをクリックすると、屋根が切取できる。

屋根ができたら、グループRFslを作成し、屋根オブジェクトをまとめてドロップする。

この他に、内部の床、階段の手摺など細かい部分を作成すればよいが、内部を詳細に作成しても見えないので省略する。
