3Dモデリング練習09 ミースの家具 Barcelona Day Bed

■バルセロナデイベッド

ベッドは、形状は単純だがマットレス部分を作らないと完成しないので、その部分の工夫が必要になる。

サイズは1960ｘ980ｘ440(床板）となっているが、マットレス部分は1920ｘ960とする。（マットレスのブロックを160ｘ160　12×6ブロックで作成する。）

1）作業平面を上面にして、Sketcherに移動する。

・マットレス部分を長方形で作図し、1920×960とする。対称拘束で原点に中心合わせする。

・別のスケッチで、長方形で平面形を作図し、1960×980とする。対称拘束で原点に中心合わせする。

・別のスケッチで、左下の脚の円を作図する。半径拘束30、原点からの水平距離拘束750、垂直距離拘束360とする。

2）マットレスのSketchを選択して、押出しツールをクリックして、順方向100とする。PlacementでZ=315（440-25-100）移動して、ベッドのマットレス部分を作成する。

平面のSketchを選択して、押出しツールをクリックして、順方向60とする。PlacementでZ=230（440-25-100-25-60）として床板を作成する。

床板のソリッドを選択し、フィレットツールをクリックして、すべてボタンをクリック、半径を25にして、丸面取りする。

脚のSketchを選択して、押出しツールをクリックして、順方向230とする。

脚のソリッドを選択し、配列複写ツールをクリックする。Number　X＝2、Y=2、Interval　X=1500、Y=720として、脚を配置する。

ベッドの概略ができたので、マットレスの模様を作成する。

模様にはパターンがあるので、各ブロックがどのような曲線で構成されているかを観察し、ロフトツールで成形できるような断面を考える。

今回のマットレスは、単純なドーム型なので、円弧の組み合わせで作成できる。

基本的には一般部と、周辺部、コーナー部の３種類を作成して合成すればよい。

マットレス上のパターンを作成する面を選択し、作業平面を移動する。

Skecherで、左下コーナーから長方形を作図し、距離拘束で160×160とする。

閉じるで戻り、押出しツールをクリックして、順方向25とする。透明度Transparency80として透明にする。

短点スナップを使って、複写ツールで基本になる４ブロックを作成する。

右上の標準タイプのブロックの右面を選択し、作業平面を移動する。

Skecherで、ブロックの左右の縦線を外部リンクツールでクリックして参照する。

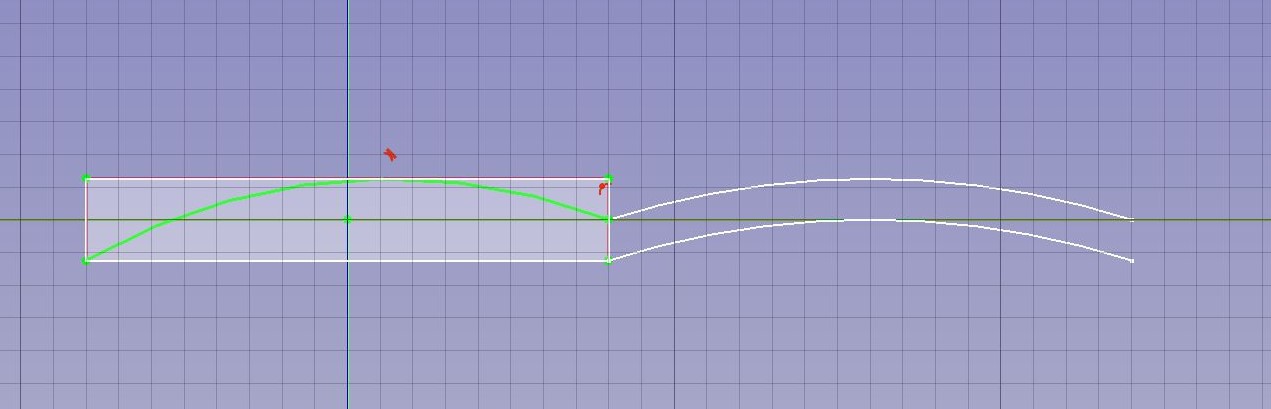

3点円弧ツールで、左右の下端点と図面中心を結んで断面線を作図する。

閉じるで戻り、Skecherで中央の断面を作図する。

左右は縦線と水平軸の線上点、中央は、ブロック上線の線上点で拘束する。

閉じるで戻り、断面ラインをブロックの中心と反対側の面に移動複写する。

右下側のブロックの右面を選択し、作業平面を移動する。

Skecherでブロック右面のラインを作図する。

Skecherでブロック中心のラインを作図する。

左端点は、外周部になるので、ブロックの下端に合わせる。

中央と右端は、標準タイプと同じ。

閉じるで戻り、断面ラインをブロックの中心と反対側の面に移動複写する。

左上側のブロックの右面を選択し、作業平面を移動する。

Skecherで断面ラインを作図する。

右面と中央は標準タイプと同じ。左面は外周に接するので、両端の縦線の下端を直線で結ぶ。

閉じるで戻り、断面ラインをブロックの中心と反対側の面に移動複写する。

左下側のブロックの右面を選択し、作業平面を移動する。

Skecherで外周に接する部分が直線になるように断面ラインを作図する。

閉じるで戻り、断面ラインをブロックの中心と反対側の面に移動複写する。

上側ブロックの前面を選択し、作業平面を移動する。

前面に断面のラインを作図する。（ブロックの継ぎ目を処理するために使用する。）

各ブロックの断面スケッチ3本を使って、ロフトツールで面を作成する。

標準タイプの面を、配列複写で配置する。Number　X=10、Y=4、Interval　X=160、Y=160とする。

左上ブロックは、上方向に配列複写で配置する。

右下ブロックは、横方向に配列複写で配置する。

配列複写で配置できない部分は、鏡面コピーで配置する。

上面のブロック配置ができたら、作業平面を側面に移動する。

上面のブロックをまとめて選択し、鏡面複写で反転コピーする。

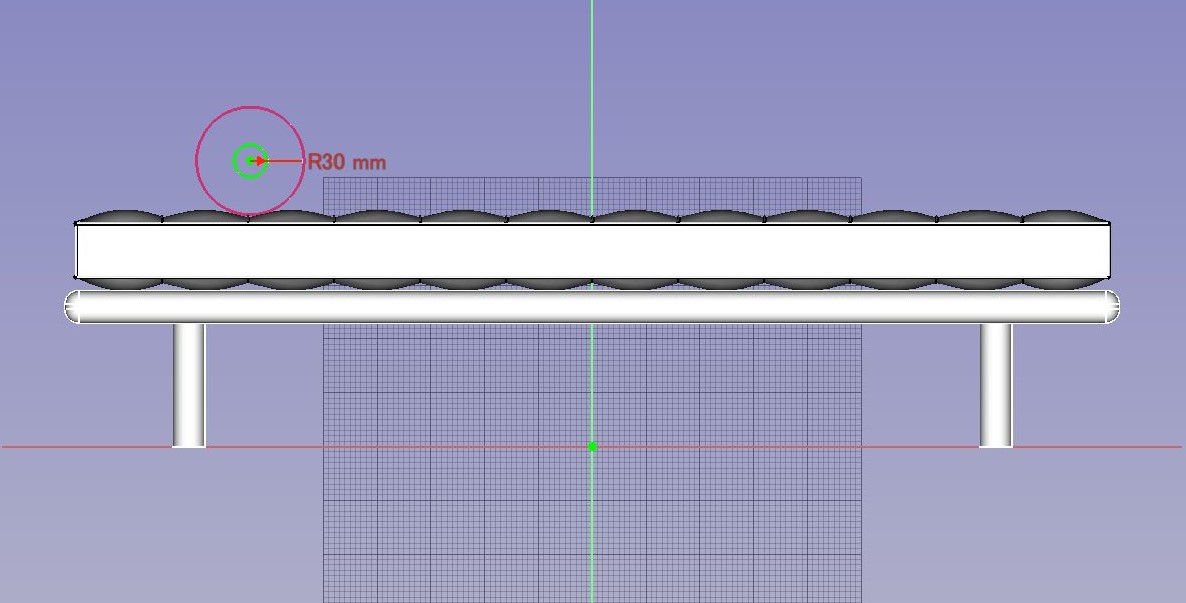

マットレス、床板、脚を表示すれば、大体の形は完成する。

家具のモデルとするために、詳細部分も作り込んでいく。ブロック継ぎ目部分は、該当箇所のSkechを選択し、パイプツールをクリックする。pipeのDiameterを5に変更する。

マットレスの外周のすべての辺に直線を引き、パイプツールで変換し、Diameterを5にする。

交差部分に丸ボタンを追加する。

作業平面を上面に移動する。円を作図し、半径拘束10とする。

閉じるで戻り、押出しツールをクリックして順方向20とする。

上面ビューにして、移動ツールで交点位置に移動する。

継ぎ目処理のpipeと丸ボタンを配列複写で各点に配置する。

作業平面を前面に移動し、Skecherで枕を2重の円で作図する。

Skecherで枕の内側の円と同じサイズの円を作図する。

枕外側の円を押出しツールをクリックして、順方向480、逆方向480とする。（二重の円なので、パイプ状のソリッドができる。）

できたソリッドを選択してフレットツールをクリックし、すべてボタンをクリック、半径30として丸面取りする。

内側の円を押出しツールをクリックして、順方向450、逆方向450とする。

どこまで細かく作るかは、モデルとして使う目的を考えて簡略化する。

必要のない部分まで作り込んでいると、時間がかかるだけで無駄な作業になってしまう。
